STP-MD2260 兩相步進電機驅動器
STP-MD2260是我公司最新推出的一款采用精密電流控制技術設計的高細分步進電機驅動器，適合驅動86-130型各種品牌的兩相混合式步進電機。其微步細分?jǐn)?shù)有16種，最大步數為12800Pulse/rev；其工作峰值電流范圍為1.8A－7.8A，輸出電流共有8檔，電流的分辨率約為0.6A；具有自動半流，過壓、過流保護等功能。本驅動器為交流供電，建議工作電壓范圍為80－220VAC，電壓不超過220VAC，不低于80VAC。
主要應用領域
適合各種中大型自動化設備，例如：雕刻機、切割機、包裝機械、電子加工設備、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
工作電流設定
輸出峰值電流 | 輸出參考電流 | SW1 | SW2 | SW3 |
1.8A | 1.3A | off | off | off |
2.3A | 1.8A | on | off | off |
3.2A | 2.5A | off | on | off |
4.2A | 3.1A | on | on | off |
5.1A | 3.7A | off | off | on |
6.0A | 4.3A | on | off | on |
7.2A | 5.0A | off | on | on |
7.8A | 5.6A | on | on | on |
微步細分設定
步數/轉 | SW5 | SW6 | SW7 | SW8 |
200 | off | off | off | off |
400 | on | off | off | off |
500 | off | on | off | off |
800 | on | on | off | off |
1000 | off | off | on | off |
1250 | on | off | on | off |
1600 | off | on | on | off |
2000 | on | on | on | off |
2500 | off | off | off | on |
3200 | on | off | off | on |
4000 | off | on | off | on |
5000 | on | on | off | on |
6400 | off | off | on | on |
8000 | on | off | on | on |
10000 | off | on | on | on |
12800 | on | on | on | on |
驅動器功能說明
驅動器功能 | 操作說明 |
微步細分?jǐn)?shù)設定 | 由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
輸出電流設定 | 由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
自動半流功能 | 用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。 |
信號接口 | PUL＋和 PUL－為控制脈沖信號正端和負端：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串電阻。DIR＋和DIR－為方向信號正端和負端：為高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關。ENA＋和 ENA－為使能信號的正端和負端。 |
電機接口 | A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
電源接口 | 交流電源，80V～220V間任何值均可，推薦使用150VAC 。 |
指示燈 | 驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
安裝說明 | 驅動器的外形尺寸為：197×105×86mm，安裝孔距為183mmmm。采用立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |

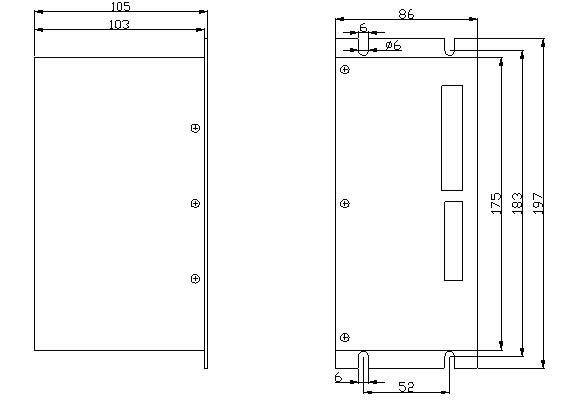

安裝尺寸
