產品通用參數(General Specifications)
步距精度----------------------------------±5%
溫 升---------------------------------80℃ Max.
環境溫度-------------------------------- -20℃~+50℃
絕緣電阻-------------------------------100MΩ Min.50V DC
耐 壓-------------------------------500V AC 1minute
| 技術數據(Electrical Specifications): | ||||||||||
| 型號 | 步矩角 | 機身長 | 電流 | 電阻 | 電感 | 靜力矩 | 定位轉矩 | 轉動慣量 | 減速比 | 引出線 |
| Step | Motor | Rate | Phase | Phase | Holding Torque (N.m) | Detent | Rotor Inertia (g.cm2) | Moderating Ratio | 引線數 | |
| Model | angel | Length | Current | Resistance | Inductance | Torque | Lead Wire | |||
| （ °） | L(mm) | (A) | (Ω) | (mH) | (Kg.cm) | (NO.) | ||||
| 86HB75JS10 | 1.8 | 75 | 3 | 3 | 1 | 4 | 5 | 850 | 1:10 | 4 |
| 86HB75JS20 | 1.8 | 75 | 3 | 3 | 1 | 4 | 5 | 850 | 1:20 | 4 |
| 86HB98JS10 | 1.8 | 98 | 4.5 | 0.33 | 4.5 | 6.8 | 9.5 | 1550 | 1:10 | 4 |
| 86HB98JS20 | 1.8 | 98 | 4.5 | 0.33 | 4.5 | 6.8 | 9.5 | 1550 | 1:20 | 4 |
| 86HB114JS12.5 | 1.8 | 114 | 5 | 1.5 | 5 | 8 | 13 | 2000 | 1:12.5 | 4 |
| 86HB114JS20 | 1.8 | 114 | 5 | 1.5 | 5 | 8 | 13 | 2000 | 1:20 | 4 |
| 86HBXXJSXX | 1.8 | 65-156可選 | 1-6 | 1 | 3.5 | 1-12 | 9.5 | 1000 | 另有1:5和15及30和50等多種速比可選 | 4/8 |
*以上僅為代表產品，派生產品可根據客戶要求制作
*Note： We can manufacture products according to customer's requirements.

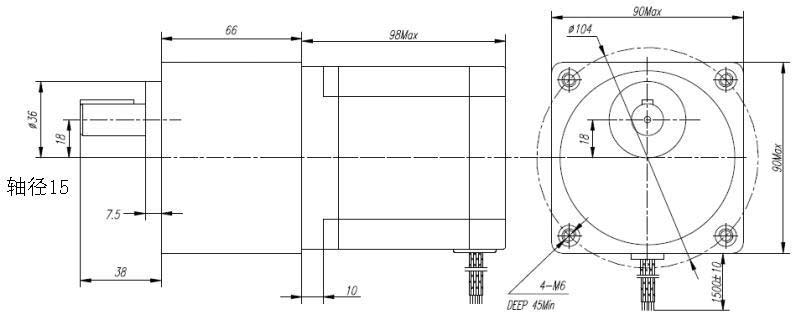

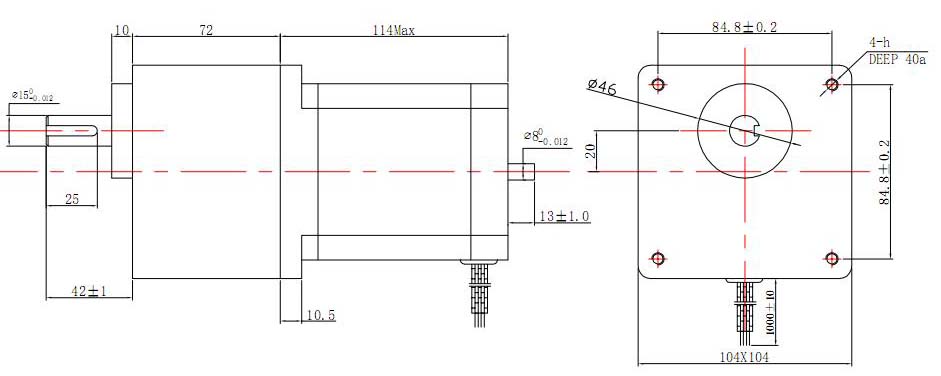

| 86系列減速電機外形圖(Mechanical Dimensions): |

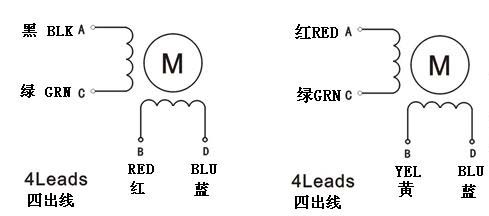

| Wiring Diagram(接線圖) |
| 適配驅動器選型： | ||||
| 電機型號 | 適配驅動器型號 | |||
| 86系列減速步進電機 | STP-DM856/STP-DM885A | |||
