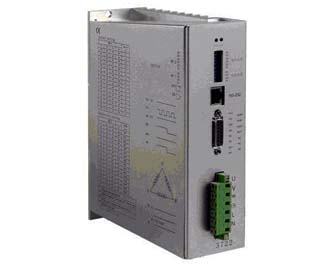

STP-3MD3722 三相步進電機驅動器
STP-3DM3722是我公司最新推出的一款采用最新32位DSP技術設計的高細分大功率步進電機驅動器，適合驅動86-130型各種品牌的三相混合式步進電機。其微步細分?jǐn)?shù)有16種，最大步數為60000Pulse/rev；其工作峰值電流范圍為1.3A－7.0A，輸出電流共有16檔，電流的分辨率約為0.6A；該驅動器采用類似伺服控制原理的電路，此電路可使電機運行平穩，幾乎沒有噪聲和震動。本驅動器為交流供電，建議工作電壓范圍為170－260VAC。
主要應用領域
適合各種中大型自動化設備，例如：雕刻機、切割機、包裝機械、電子加工設備、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

工作電流設定

輸出參考電流	SW1	SW2	SW3	SW4
1.3A	off	off	off	off
1.6A	off	off	off	on
2.1A	off	off	on	off
2.3A	off	off	on	on
2.5A	off	on	off	off
3.0A	off	on	off	on
3.2A	off	on	on	off
3.5A	off	on	on	on
4.0A	on	off	off	off
4.5A	on	off	off	on
5.0A	on	off	on	off
5.3A	on	off	on	on
5.8A	on	on	off	off
6.2A	on	on	off	on
6.5A	on	on	on	off
7.0A	on	on	on	on

微步細分設定

細分?jǐn)?shù)	SW5	SW6	SW7	SW8
400	on	on	on	on
500	on	on	on	off
600	on	on	off	on
800	on	on	off	off
1000	on	off	on	on
1200	on	off	on	off
2000	on	off	off	on
3000	on	off	off	off
4000	off	on	on	on
5000	off	on	on	off
6000	off	on	off	on
10000	off	on	off	off
12000	off	off	on	on
20000	on	off	on	off
30000	off	off	off	on
60000	off	off	off	off

SW9	On，雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
SW9	Off，單脈沖：PU為步進脈沖信號，DR為方向控制信號
SW10	自動檢測開關(off時接收外部脈沖，on時驅動器內部以30轉/分的速度運行)

驅動器功能說明

驅動器功能	操作說明
微步細分?jǐn)?shù)設定	由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。
輸出電流設定	由 SW1－SW4三個撥碼開關來設定驅動器輸出電流，其輸出電流共有16檔。具體輸出電流的設定，請驅動器面版圖說明。
自動半流功能	使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約1.5秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
信號接口	PUL＋和 PUL－為控制脈沖信號正端和負端：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。DIR＋和DIR－為方向信號正端和負端：為高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關。ENA＋和 ENA－為使能信號的正端和負端。另有故障信號輸出、準備好信號輸出以及24V輸入脈沖、方向和釋放端，滿足多個品牌PLC不串電阻直接輸入控制信號。
電機接口	U,V,W對應電機繞組線U,V,W，任意對調三根繞組線中的兩根，可使電機方向改變。
電源接口	交流電源，170V～260V間任何值均可，推薦使用220VAC 。
指示燈	驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
安裝說明	驅動器的外形尺寸為：202×78×147mm，安裝孔距為195mmmm。采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

安裝尺寸

何為步進電機

步進電機是一種專門用于位置和速度精確控制的特種電機。步進電機的最大特點是“數字性”和“誤差不積累性”。對于控制器發過來的每一個脈沖信號，步進電機在其驅動器的作用下轉動一個固定角度，步進電機的旋轉式以此固定角度一步一步運行的。我們可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。利用步進電機沒有積累誤差的特點，廣泛應用于各種開環控制。

步進電機的種類和特點

　　步進電機在構造上有三種主要類型：反應式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。

　　* 反應式
　　定子上有繞組、轉子由軟磁材料組成。結構簡單、成本低、步距角小，可達1.2°、但動態性能差、效率低、發熱大，可靠性難保證。

　　* 永磁式
　　永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機精度差，步矩角大(一般為7.5°或15°)。

　　* 混合式
　　混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。

　　按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達128倍 (0.014°/微步)。由于摩擦力和制造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度和效果。

步進電機系列

　　兩相、三相混合式步進電機，采用優質冷軋鋼片和耐高溫永磁體制造，產品規格涵蓋20-130范圍。具有溫升低、可靠性高的特點，由于其具有良好的內部阻尼特性，因而運行平穩，無明顯震蕩區�？蓾M足不同行業、不同環境下的使用需求。

兩相步進電機命名規則

上例表示機座號為57mm,兩相混合式,步距角為1.8度,機身長76mm，扭矩1.6Nm，單邊出軸的電機。

三相步進電機命名規則

上例表示機座號為57mm，三相混合式，步距角為1.2度，機身長76mm，扭矩1.5Nm，單邊出軸的電機。

步進驅動器選型指南

步進電機的運行要有一定的電子裝置進行驅動，這種裝置就是步進驅動器，它是步進系統中核心組件之一。它按照控制器發來的脈沖/方向指令對電機線圈電流進行控制，從而控制電機轉軸的位置和速度。

步進驅動器的工作模式

整步、半步、細分（微步）。其主要區別在于電機線圈電流的控制精度。通常步進電機都有低頻振動的特點，通過細分設置，可以改善電機低速運行的平穩性。

步進電機驅動器命名規則

怎樣選擇步進電機和驅動器

* 判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。負載大時，需采用大力矩電機。力矩指標大時，電機外形也大。

* 判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時采用較高供電電壓。

* 選擇電機的安裝規格：如57，86，110等，主要與力矩要求有關。

* 確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。

* 根據電機的電流、細分和供電電壓選擇驅動器。
