    DM856驅動器









    • 技術參數
      •


    • 資料下載
      •


    • 選型指南
      •


    • 用戶反饋
      •

























      •


    • 主要特點
      •


    •


      ·  STP-DM856 數字式兩相步進電機驅動器
       產品特性
      * 32位DSP數字技術，電機噪聲超低，平穩性極好                                  * 單電源輸入，供電電壓20-80VDC
      * 靈活的輸出電流設定， 輸出峰值電流1.8-5.6A八檔可選
      * 細分精度2,4,8,16,32,64,128,5,10,20,25,40,50,100,125倍細分可選
      * 具有過壓、短路等保護功能
      * 可驅動任何5.6A相電流以下4、6、8線兩相、四相步進電機
      產品概述
      STP-DM856是我公司新推出的數字式步進電機驅動器，采用最新32位DSP技術，用戶可以設置128內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用低速/中速抗共振技術、內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。


      主要應用領域
      適合各種小型自動化設備和儀器，例如：氣動打標機、貼標機、割字機、激光打標機、繪圖儀、小型雕刻機、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的小型設備中效果特佳。
      電氣規格
      說明
      單位
      最小值
      典型值
      最大值
      輸出電流
      A
      1.8
      -
      5.6（均值3.9A）
      輸入電源電壓
      VDC
      20
      36
      80
      控制信號輸入電流
      mA
      7
      10
      16
      步進脈沖頻率
      KHz
      0
      -
      300
      絕緣電機
      MΩ
      500

      工作電流設定
      輸出峰值電流
      輸出參考電流
      SW1
      SW2
      SW3
      2.6A
      1.8A
      on
      on
      on
      2.8A
      2.0A
      off
      on
      on
      3.1A
      2.2A
      on
      off
      on
      3.3A
      2.3A
      off
      off
      on
      4.2A
      3.0A
      on
      on
      off
      4.6A
      3.3A
      off
      on
      off
      5.2A
      3.6A
      on
      off
      off
      5.6A
      3.9A
      off
      off
      off



      微步細分設定
      步數/轉
      SW5
      SW6
      SW7
      SW8
      25000
      off
      off
      off
      off
      20000
      on
      off
      off
      off
      10000
      off
      on
      off
      off
      8000
      on
      on
      off
      off
      5000
      off
      off
      on
      off
      4000
      on
      off
      on
      off
      2000
      off
      on
      on
      off
      1000
      on
      on
      on
      off
      25600
      off
      off
      off
      on
      12800
      on
      off
      off
      on
      6400
      off
      on
      off
      on
      3200
      on
      on
      off
      on
      1600
      off
      off
      on
      on
      800
      on
      off
      on
      on
      400
      off
      on
      on
      on
      200
      on
      on
      on
      on


      驅動器功能說明
      驅動器功能
      操作說明
      微步細分?jǐn)?shù)設定
      由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。
      輸出電流設定
      由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
      信號接口
      PUL＋和 PUL－為控制脈沖信號正端和負端：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串電阻。DIR＋和DIR－為方向信號正端和負端：為高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關。ENA＋和 ENA－為使能信號的正端和負端。
      電機接口
      A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
      電源接口
      采用直流電源供電，工作電壓范圍建議為20－80VDC，電源功率大于200W。
      指示燈
      驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
      安裝說明
      驅動器的外形尺寸為：118×75×33mm，安裝孔距為112mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

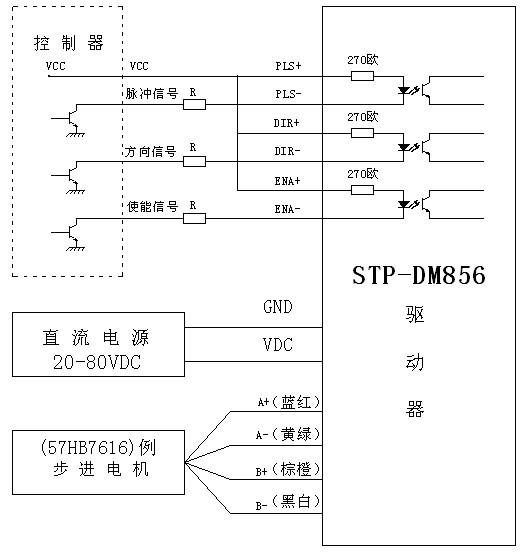

      典型接線圖
      DM856驅動器
      注意：VCC值為5V時，R短接；
      VCC值為12V時，R為1K，大于1/8W電阻；
      VCC值為24V時（很多品牌PLC為+24V），R為2K，大于1/8W電阻；
      R必須接在控制器信號端。

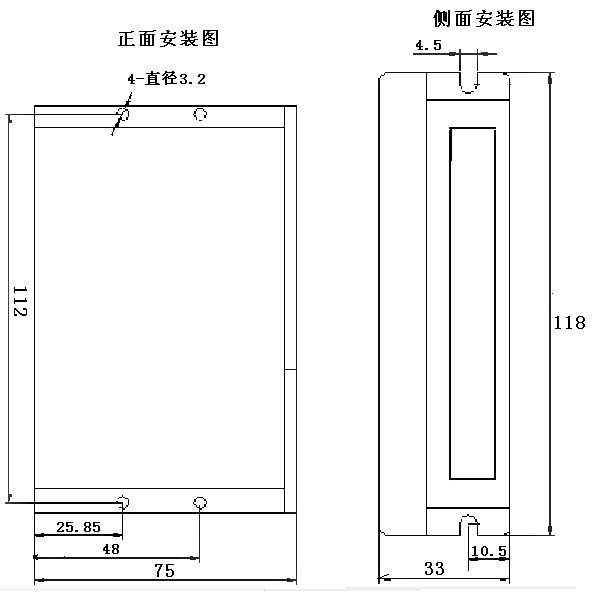

      安裝尺寸
      DM856驅動器




      •
