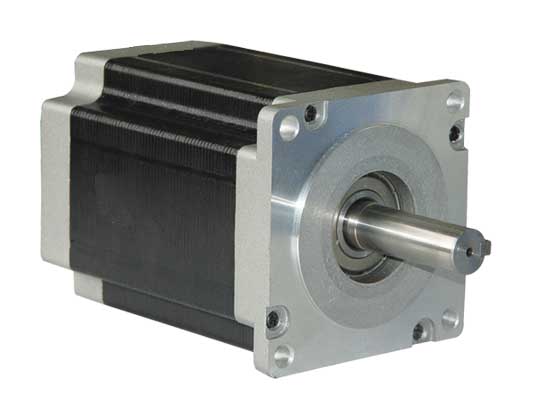

110系列兩相混合式步進電機

技術參數
資料下載
選型指南
用戶反饋

主要特點

產品通用規格(General Specifications)

步距精度 ±5%
溫升 80℃ Max.
環境溫度 -20℃~+50℃
絕緣電阻 100MΩ Min.500V DC
耐壓 500V AC for 1minute
徑向跳動 0.02mm Max.(450g Load)
橫向跳動 0.08mm Max.(450g Load)
旋轉方向 CW (See from Front Flange)

技術數據(Electrical Specifications):

電機型號

步矩角

機身長

靜轉矩

相電流

相電阻

相電感

定位力矩

轉動慣量

引線數

重量

Model

Step Angel

Motor Length

Holding Torque

Rate Current

Phase Resistance

Phase Inductance

Detent Torque

Rotor Inertia

Lead Wire

Motor Weight

( °)

L(mm)

(N.m)

(A)

(Ω)

(mH)

(kg.cm)

(kg.c㎡)

(NO.)

(kg)

110HB9911

1.8

11.2

5.5

0.9

5.5

110HB11512

1.8

115

6.0

0.37

4.9

7.2

110HB15021

1.8

150

6.5

0.8

8.4

110HB21030

1.8

201

8.0

0.67

7.5

16.2

11.7

*以上僅為代表產品，派生產品可根據客戶要求制作
*Note： We can manufacture products according to customer's requirements.

110系列外形圖(Mechanical Dimensions):

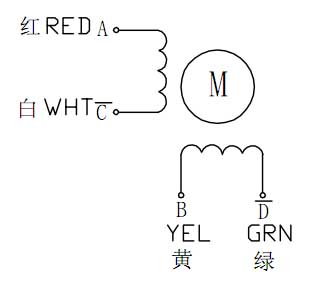

Wiring Diagram(接線圖)

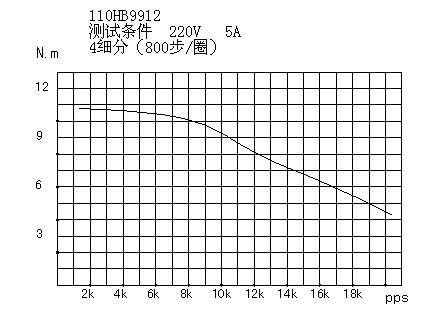

電機頻率與力矩曲線（Frequency-torque characteristics）

適配驅動器選型：

電機型號		適配驅動器型號
110HB系列		STP-DM885A/STP-MD2260/STP-MD2285

何為步進電機

步進電機是一種專門用于位置和速度精確控制的特種電機。步進電機的最大特點是“數字性”和“誤差不積累性”。對于控制器發過來的每一個脈沖信號，步進電機在其驅動器的作用下轉動一個固定角度，步進電機的旋轉式以此固定角度一步一步運行的。我們可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。利用步進電機沒有積累誤差的特點，廣泛應用于各種開環控制。

步進電機的種類和特點

　　步進電機在構造上有三種主要類型：反應式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。

　　* 反應式
　　定子上有繞組、轉子由軟磁材料組成。結構簡單、成本低、步距角小，可達1.2°、但動態性能差、效率低、發熱大，可靠性難保證。

　　* 永磁式
　　永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同。其特點是動態性能好、輸出力矩大，但這種電機精度差，步矩角大(一般為7.5°或15°)。

　　* 混合式
　　混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。

　　按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達128倍 (0.014°/微步)。由于摩擦力和制造精度等原因，實際控制精度略低。同一步進電機可配不同細分的驅動器以改變精度和效果。

步進電機系列

　　兩相、三相混合式步進電機，采用優質冷軋鋼片和耐高溫永磁體制造，產品規格涵蓋20-130范圍。具有溫升低、可靠性高的特點，由于其具有良好的內部阻尼特性，因而運行平穩，無明顯震蕩區。可滿足不同行業、不同環境下的使用需求。

兩相步進電機命名規則

上例表示機座號為57mm,兩相混合式,步距角為1.8度,機身長76mm，扭矩1.6Nm，單邊出軸的電機。

三相步進電機命名規則

上例表示機座號為57mm，三相混合式，步距角為1.2度，機身長76mm，扭矩1.5Nm，單邊出軸的電機。

步進驅動器選型指南

步進電機的運行要有一定的電子裝置進行驅動，這種裝置就是步進驅動器，它是步進系統中核心組件之一。它按照控制器發來的脈沖/方向指令對電機線圈電流進行控制，從而控制電機轉軸的位置和速度。

步進驅動器的工作模式

整步、半步、細分（微步）。其主要區別在于電機線圈電流的控制精度。通常步進電機都有低頻振動的特點，通過細分設置，可以改善電機低速運行的平穩性。

步進電機驅動器命名規則

怎樣選擇步進電機和驅動器

* 判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。負載大時，需采用大力矩電機。力矩指標大時，電機外形也大。

* 判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時采用較高供電電壓。

* 選擇電機的安裝規格：如57，86，110等，主要與力矩要求有關。

* 確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。

* 根據電機的電流、細分和供電電壓選擇驅動器。
